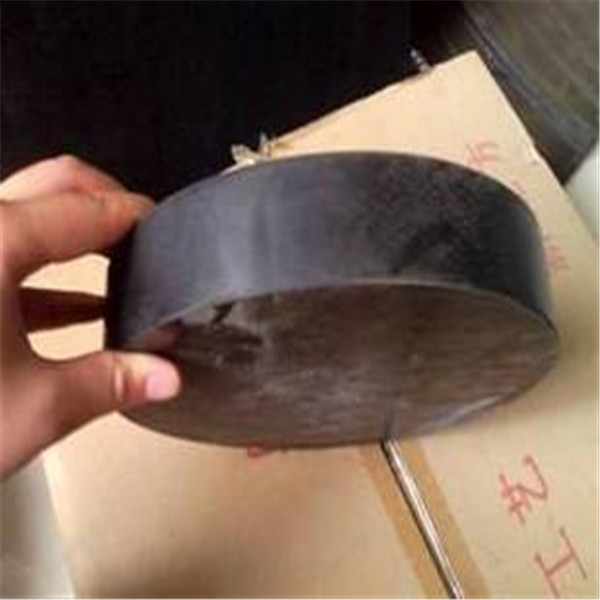

圓形板式橡膠支座的正確安裝

圓形板式橡膠支座的正確就位先使支座和支承墊石按設計要求準確就位。架梁落梁時，T型梁的縱軸線要與支座中心線重合；板梁、箱梁的縱軸線與支座中心線相平行。為落梁準確，在架第一跨板梁或箱梁時，可在梁底劃好二個支座的十字位置中心，在梁的端立面上標出兩個支座的位置中心線的鉛直線，落梁時使之與墩臺上的位置中心線相重合。以后數跨可依照第一跨梁為基準進行。在架梁落梁時要平穩，防止壓偏或產生初始剪切變形,大家可以參考鐵路橋梁板式橡膠支座規格表。

在安裝T型橋梁時，若橡膠支座比梁筋底寬，則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層，以免支座局部受壓，而形成應力集中。鋼筋砼墊塊或厚鋼板要用環氧樹脂砂漿和梁筋底貼合粘結。落梁后，一般情況下支座頂面與梁面保持水平。預應力簡支梁，其支座頂面可稍后傾；非預應力梁其支座頂面可略微前傾，但傾斜角度不得超過5"

圓形板式橡膠支座規格型號支座與梁體及墩、臺采用預埋螺栓連接，必要時也可采用預埋鋼板焊接連接，但將支座與梁體及墩臺預埋鋼板焊接時，要防止支座鋼體過熱要求梁底和墩頂上的軸瓦具備著高度的平整度，禱告墊長度，寬度應大于支座標準50mm組織，支撐墊相對水平高度不超過1mm，兩個相鄰的支撐墊在相對水平面上的頂面不高于3mm 。在橋的前部，應有垂直加固件伸入支撐墊襯。在支撐墊襯中，應組織鋼網。當鋼筋的直徑為8mm時，鋼筋與鋼筋混凝土之間的距離應不低于50mm×50mm。板橡膠支座設備應在墩之前，支座和梁底部清理地板，應首先檢查基板橡膠支座所處地點。板橡膠支座設備應設置在支撐墊石板橡膠座墊石頂高度不準確。

支座安裝標高應符合設計要求，要保證支座支承面的水平及平整，支座支承面四角高差不得大于2mm。出于在上世紀80年月今后制造的極多橋梁(主一但空心板和T梁占多半),如今反省發明多半橋梁盆式支座并且是板式橡膠支座顛末多年使用后曾經毀壞，移位。是以，橡膠支座到必定年份毀壞后就要調換，而且這一些橋梁如今仍舊承擔著重要的交通運輸義務，完成了其它的千斤頂所無可奈何滿意的所必要施工空間小的請求，以是"超低高度氣囊式千斤頂"能夠直接在蓋梁上起頂適合于空心板梁頂升和頂升間隙較小的物體。
