KLQZ抗拉球型鋼支座廠家介紹：

KLQZ抗拉球型鋼支座專門用于有抗拉力要求的橋梁或建筑工程中，此系列支座嚴格執行標準GB/T17955-2009《橋梁球型支座》，是一種新型支座。

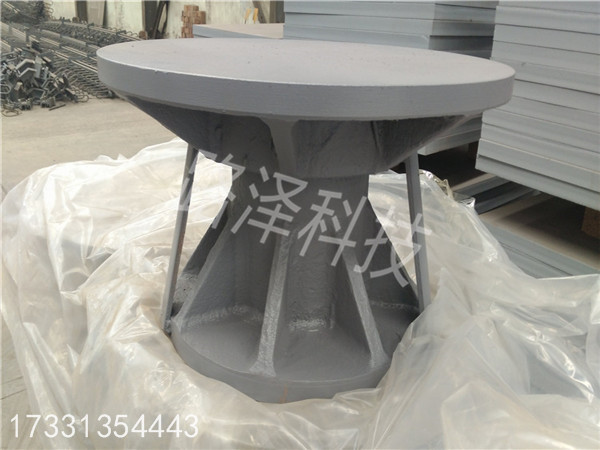

KLQZ抗拉球型鋼支座基本構造：

此支座主要是由上支座板（附不銹鋼板），平面四氟板，拉力板，凹球面中板，拉力環，曲面四氟板，球面襯板，下支座板（附不銹鋼板），上、下錨固螺栓等幾部分組成。

KLQZ抗拉球型鋼支座工作原理：

通過下支座板焊接的不銹鋼板和鑲嵌在球面中座板上平面四氟板之間形成的低磨耗、低摩擦系數的滑動來實現支座的水平位移；通過下支座板和球面中座板兩邊的導向塊來實現支座的縱向?qū)蚝涂箼M向剪切力；通過上、下支座板、拉力板、拉力環與球面中座板上、下導向塊形成的“L ”結構，來實現支座的抗豎向拉力，拉力環與球面中座板之間的抗拉接觸曲面和球面襯板為同一轉動中心，可使支座在抗拉時也能實現轉動功能，使抗拉力的兩個接觸面為面接觸，避免了應力的集中，提高了支座的抗拉等級；通過球面襯板與球面中座板粘接的球面四氟板之間的轉動來滿足支座轉角的要求。

KLQZ 系列抗拉球型鋼支座的豎向承載力：

上部結構恒載及活載（壓力）→上支座板→球面襯板→球面四氟板→球面中座板→平面氟板→下支座板→支撐墊石

KLQZ 系列抗拉球型鋼支座的水平承載力：

上部結構的水平荷載→上支座板→球面中座板→下支座板→支撐墊石。

KLQZ 系列抗拉球型鋼支座的豎向拉力：

上部結構恒載及活載（拉力）→上支座板→拉力環→球面中座板→拉力板→下支座板→支撐墊石。
